Guide · Dränering & frikoppling

DITRA-DRAIN
4 & 8

Schlüter DITRA-DRAIN är en dränerings- och frikopplingsmatta för keramiska plattor och natursten. Här får du hjälp att välja mellan DITRA-DRAIN 4 och 8 och en översikt av hur systemen monteras.

FrikopplingDräneringBalkong & terrass

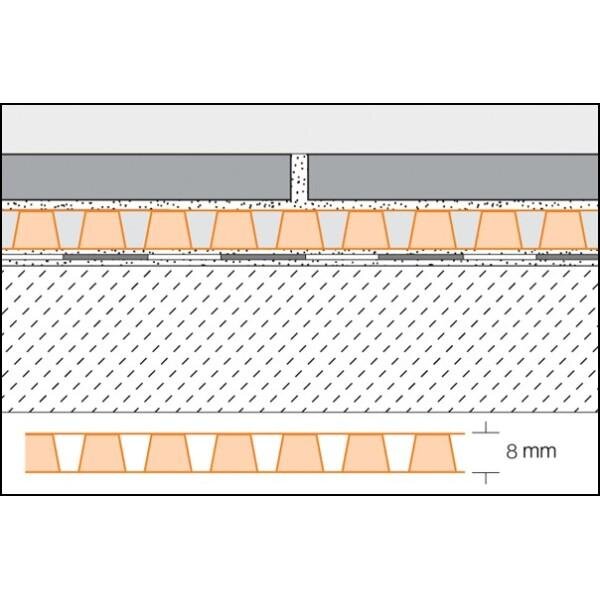

Schlüter DITRA-DRAIN 8 – uppbyggnad med keramiska plattor
Produktval

Vad är skillnaden mellan DITRA-DRAIN 4 och 8?

Båda mattorna kombinerar frikoppling, kapillärpassiv dränering och underventilering. De hjälper till att minska spänningar mellan underlag och plattor, och skapar ett dräneringsutrymme där vatten kan ledas bort.

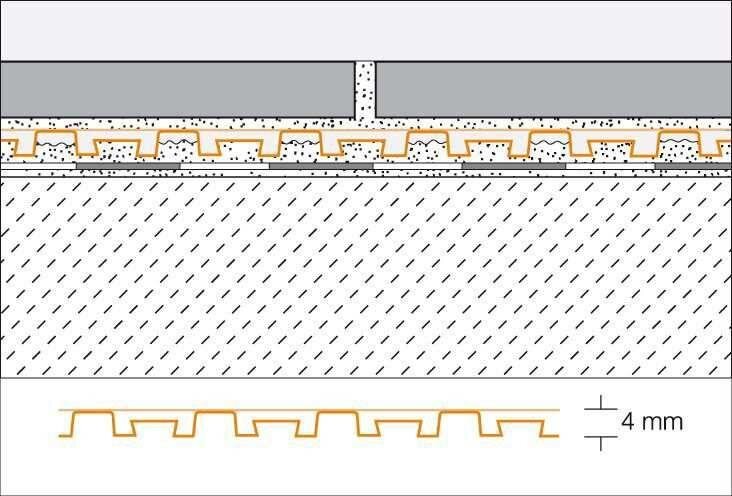

DITRA-DRAIN 4 – produktuppbyggnad

DITRA-DRAIN 4

Cirka 4 mm hög matta. Särskilt lämpad för inomhusbruk och mindre utomhusytor. Utomhus kan den användas vid dräneringsvägar på upp till cirka 3 meter, enligt Schlüters anvisningar.

DITRA-DRAIN 8 – produktuppbyggnad

DITRA-DRAIN 8

Cirka 10 mm hög matta. Utvecklad för utomhusbruk och särskilt lämplig på större balkonger, terrasser och utomhustrappor med längre dräneringsvägar.

Viktigt

DITRA-DRAIN är inte ett tätskikt. På konstruktioner där tätskikt krävs ska ett godkänt tätningssystem, exempelvis Schlüter-KERDI i en lämplig systemuppbyggnad, installeras under dräneringsmattan.

Förberedelser

Planera underlag, fall och avrinning

01

Kontrollera underlaget

Underlaget ska vara jämnt, bärande, rent och lämpligt för den fästmassa som ska användas. Avlägsna damm, lösa partiklar och material som försämrar vidhäftningen.

02

Färdigställ fall och tätskikt

Eventuell avjämning och fallbyggnad görs innan tätskikt och DITRA-DRAIN monteras. På balkonger och terrasser behöver tätskiktet ha tillräckligt fall för att vattnet ska kunna ledas bort. Schlüter visar exempel med cirka 1,5–2 % fall i sina systemkonstruktioner.

Kontrollera också hur vatten ska kunna lämna dräneringsskiktet vid ytterkant, brunn och andra avslut.

03

Välj matta och planera rörelsefogar

Använd DITRA-DRAIN 4 för avsedda inomhuskonstruktioner och mindre utomhusytor. Välj DITRA-DRAIN 8 för exempelvis större terrasser, balkonger och utomhustrappor. Ta hänsyn till belastning, plattstorlek, dräneringssträcka och anslutningsdetaljer.

Befintliga rörelsefogar i underlaget ska hanteras enligt Schlüters anvisningar och får inte överbryggas som om de vore vanliga skarvar.

Montering

Så monterar du DITRA-DRAIN

04

Applicera fästmassa

Välj en fästmassa som passar underlaget och den aktuella konstruktionen. För DITRA-DRAIN 4 anger Schlüter en tandning på 6 × 6 mm. För DITRA-DRAIN 8 anges i den allmänna monteringsanvisningen 4 × 4 eller 6 × 6 mm. Kontrollera alltid aktuellt produktdatablad och fästmassans krav innan arbetet startar.

05

Lägg ut och pressa fast mattan

Kapa mattan till rätt längd. Lägg den i den färska fästmassan och pressa fast direkt med rivbräda eller tryckrulle, så att god kontakt uppnås. Håll banan sträckt vid utläggningen.

För DITRA-DRAIN 4 är det särskilt viktigt att de omvända pyramidformade kamrarna på undersidan fylls med fästmassa.

06

Skarva mattorna korrekt

Lägg banorna kant i kant. Låt den utstickande filterduksremsan täcka skarven. På kapade kanter där filterremsan saknas används Schlüter DITRA-DRAIN-STU skarvtäckband.

Skydda den nylagda mattan med gångbrädor vid materialtransporter. Utomhus kan ytterligare skydd mot regn och stark sol behövas.

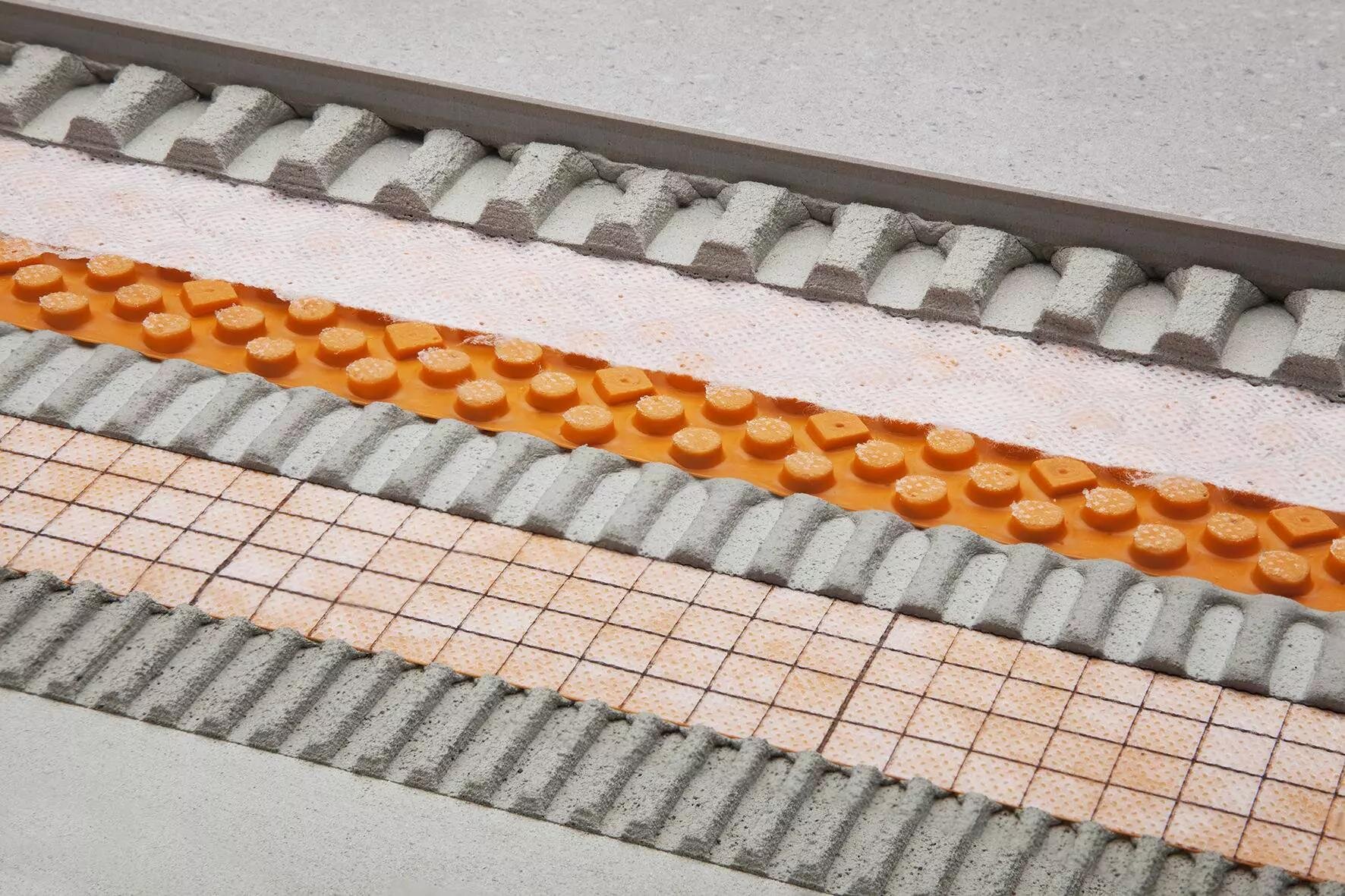

Genomskärning av Schlüter DITRA-DRAIN 4 med dräneringsstruktur
DITRA-DRAIN 4 – principsektion · Bild: © Schlüter-Systems KG

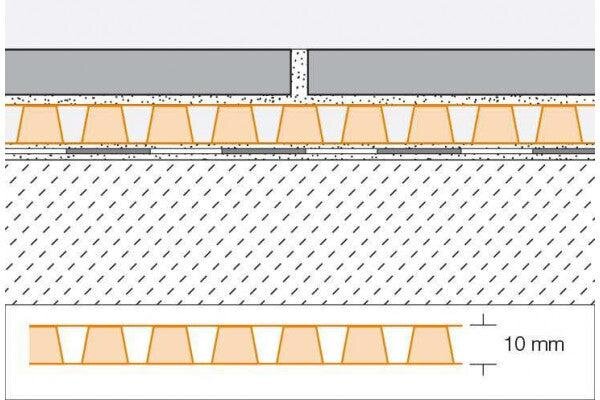

Genomskärning av Schlüter DITRA-DRAIN 8 med dräneringsstruktur
DITRA-DRAIN 8 – principsektion · Bild: © Schlüter-Systems KG
Plattsättning & avslut

Lägg plattorna och säkra avrinningen

07

Montera keramiska plattor eller natursten

När mattan är monterad kan plattsättning normalt påbörjas direkt med tunnbäddsmetoden. Välj tandning efter plattformatet och eftersträva god täckning under plattorna. För utomhusytor krävs material som är lämpliga för fukt, frost och väderpåverkan.

08

Foga när konstruktionen är redo

Foga först när fästmassan härdat och beläggningen kan beträdas enligt materialleverantörens anvisningar. Använd fogmaterial som passar konstruktionen och miljön. Beakta rörelsefogar, kantfogar och anslutningar.

09

Kontrollera ytterkanter och utlopp

Dräneringsutrymmet ska ha fungerande avledning av vatten. Vid ytterkanter kan lämplig Schlüter-BARA-profil eller annan systemanpassad avslutning användas. Täpp inte till öppningar för dränering med fästmassa, fog eller profiler.

Tänk på

För utomhustrappor, trösklar, vägganslutningar och större terrasser behöver hela systemuppbyggnaden projekteras. Följ Schlüters detaljritningar för korrekt tätskikt, rörelsefogar, kantprofil och vattenavledning.

Vanliga frågor

DITRA-DRAIN 4 & 8

DITRA-DRAIN 4 är cirka 4 mm hög och används främst inomhus eller på mindre ytor utomhus. DITRA-DRAIN 8 är cirka 10 mm hög och avsedd för mer krävande utomhusmiljöer, till exempel större terrasser och trappor.

Nej. DITRA-DRAIN är en dränerings- och frikopplingsmatta. Där vattentätning behövs ska ett lämpligt tätskikt ingå i konstruktionen under mattan.

Ja. Vatten måste kunna rinna bort från tätskikt och dräneringsskikt. Schlüter visar bland annat systemlösningar med cirka 1,5–2 % fall. Följ den aktuella konstruktionens krav.

Ja. DITRA-DRAIN 4 är den av de två varianterna som är avsedd även för inomhusbruk. DITRA-DRAIN 8 är utvecklad för utomhusbruk.

Banorna läggs kant i kant och den utstickande filterduken läggs över skarven. Där filterremsan saknas används skarvtäckbandet DITRA-DRAIN-STU.

Ja, Schlüter anger att plattsättning normalt kan påbörjas direkt efter att DITRA-DRAIN har limmats fast. Beakta fästmassans anvisningar och skydda mattan under arbetet.

Behöver du hjälp?

Välj rätt konstruktion

Är du osäker på val av matta, tätskikt, fall eller avslutningsprofiler? Kontakta din Interkakel-butik för vägledning om lämplig systemlösning och tekniska anvisningar.

Tekniska produktuppgifter och monteringsprinciper: Schlüter DITRA-DRAIN 4 och Schlüter DITRA-DRAIN 8. Guiden är en översikt och ersätter inte tillverkarens fullständiga monteringsanvisningar.
